산업 현장의 안전을 책임지는 산업안전기사, 위험도 평가 기법은 필수입니다! FMEA, FTA, HAZOP 등 다양한 기법을 제대로 이해하고 활용해야 안전사고를 예방하고, 더 나아가 작업 환경을 개선할 수 있습니다. 이 글에서는 산업안전기사 시험을 준비하는 여러분을 위해 위험도 평가 기법들을 쉽고 자세하게 설명해 드릴게요. 어려운 전문 용어는 최대한 쉽게 풀어 설명하고, 실제 사례를 통해 이해도를 높여드릴 것을 약속드립니다! 궁금한 점은 언제든지 댓글로 남겨주세요!

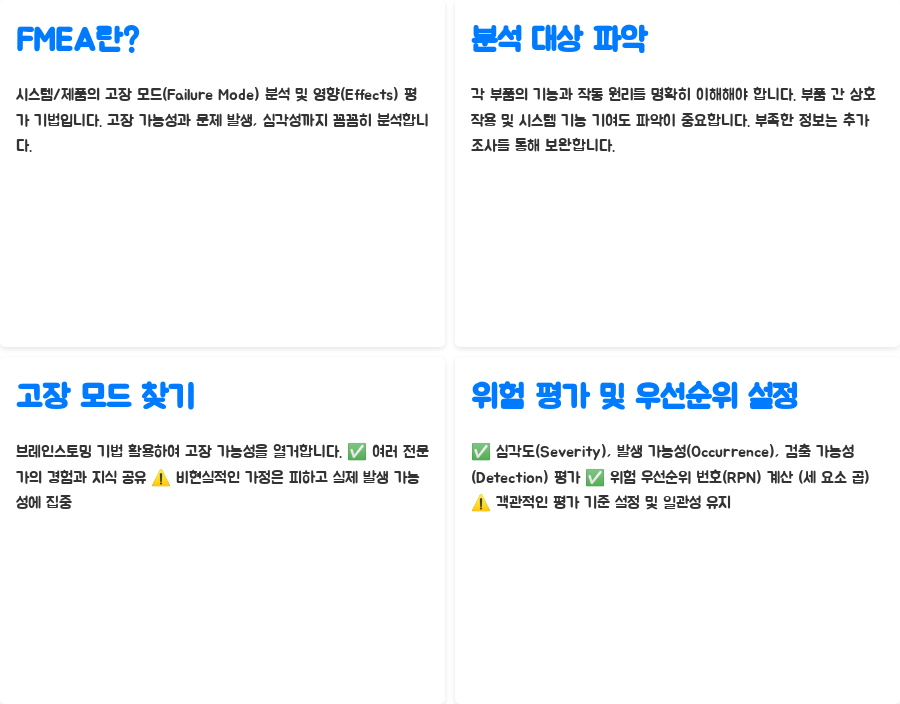

FMEA (Failure Modes and Effects Analysis): 고장 모드 및 영향 분석
FMEA는 말 그대로, 시스템이나 제품의 고장 모드(Failure Mode)를 하나하나 분석하고, 각 고장이 미칠 수 있는 영향(Effects)을 평가하는 기법입니다. 단순히 고장이 발생할 가능성만 보는 게 아니라, 그 고장으로 인해 어떤 문제가 발생하고, 그 문제의 심각성은 어느 정도인지까지 꼼꼼하게 따져봅니다. 생각보다 훨씬 복잡하고 시간이 걸리는 작업이지만, 사고를 미연에 방지하는 데는 최고의 방법이죠. 자, 그럼 FMEA 분석 과정을 자세히 살펴볼까요?
먼저, 분석 대상 시스템이나 장비를 꼼꼼하게 파악해야 해요. 마치 의사가 환자를 진찰하듯이, 각 부품의 기능과 작동 원리를 명확히 이해해야 합니다. 단순히 부품 목록을 나열하는 것이 아니라, 각 부품이 어떻게 상호작용하며 시스템 전체의 기능에 기여하는지 정확하게 이해해야 효과적인 분석이 가능하거든요. 이 단계에서 부족한 정보는 추가적인 조사를 통해 보완해야 합니다.
다음으로, 각 부품별로 발생 가능한 고장 모드를 찾아내야 해요. 이때는 브레인스토밍 기법을 활용하는 것이 좋습니다. 여러 전문가들이 모여 각자의 경험과 지식을 바탕으로 고장 가능성을 열거하고, 서로 아이디어를 공유하면서 보다 포괄적인 분석 결과를 얻을 수 있죠. 생각지도 못했던 고장 모드가 발견될 수도 있고요. 하지만 너무 낙관적이거나 비현실적인 가정은 피해야 합니다. 실제로 발생 가능성이 있는 고장 모드에 집중해야 효율적인 분석이 가능해요.
마지막 단계는 각 고장 모드의 심각도(Severity), 발생 가능성(Occurrence), 검출 가능성(Detection)을 평가하고, 이를 바탕으로 위험 우선순위 번호(RPN)를 계산하는 것입니다. RPN은 세 가지 요소를 곱하여 산출하며, 높은 RPN 값을 가진 고장 모드부터 우선적으로 개선해야 합니다. 이 단계에서 중요한 것은 객관적인 평가 기준을 설정하고, 일관성 있게 평가를 진행하는 것 입니다. 주관적인 판단으로 인해 평가 결과의 신뢰성이 떨어지는 것을 방지하기 위해서죠.

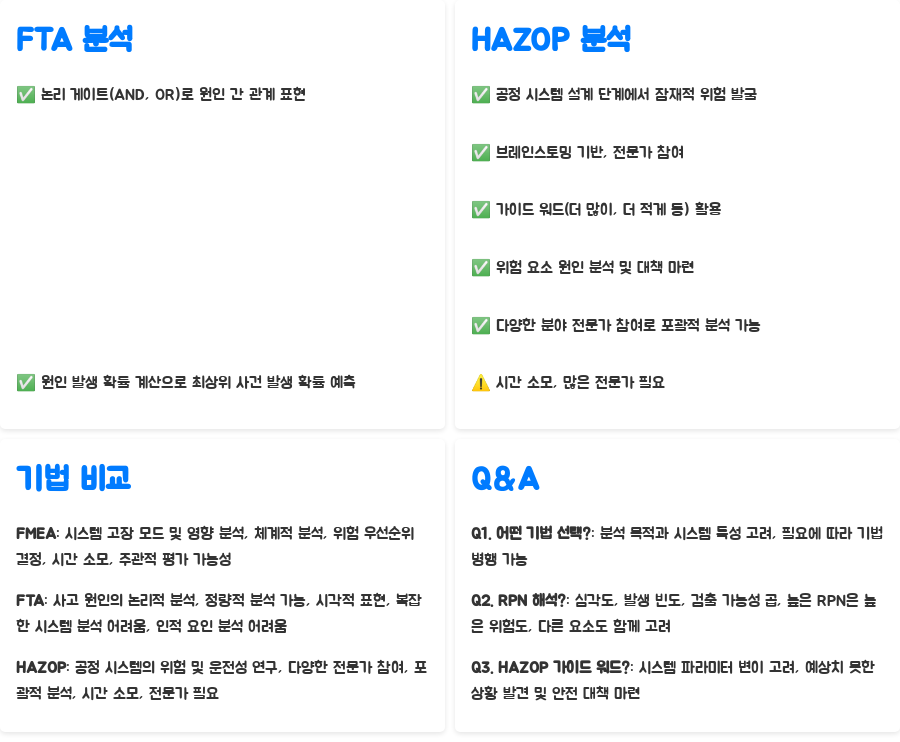

FTA (Fault Tree Analysis): 결함 나무 분석
FTA는 특정 사고나 고장의 원인을 체계적으로 분석하는 방법입니다. 마치 거꾸로 자란 나무처럼, 최상위 사건(Top Event)에서 시작하여 그 원인을 아래로 쭉쭉 뻗어나가면서 원인과 결과의 관계를 시각적으로 보여줍니다. 이를 통해 사고의 근본 원인을 파악하고, 예방책을 마련하는 데 도움을 주죠. 저는 개인적으로 FTA를 사용하면 마치 추리 소설을 푸는 것처럼 재밌더라고요. 복잡한 사고 원인을 하나씩 풀어나가는 과정이 꽤 흥미롭습니다.
FTA 분석의 핵심은 바로 논리 게이트(Logic Gate)입니다. AND 게이트와 OR 게이트를 사용하여 원인들 간의 관계를 표현하는데, AND 게이트는 모든 원인이 동시에 발생해야 최상위 사건이 발생하는 경우, OR 게이트는 하나의 원인만 발생해도 최상위 사건이 발생하는 경우에 사용됩니다. 이러한 논리 게이트를 통해 복잡한 사고 원인들을 간결하게 표현하고, 각 원인의 발생 확률을 계산하여 최상위 사건의 발생 확률을 예측할 수 있습니다. 이렇게 얻어진 결과는 사고 예방을 위한 효과적인 대책을 수립하는 데 유용하게 활용될 수 있죠.
FTA의 장점은 정량적인 분석이 가능하다는 점입니다. 각 원인의 발생 확률을 수치로 나타낼 수 있기 때문에, 최상위 사건의 발생 확률을 정확하게 예측하고, 그에 따른 위험도를 정량적으로 평가할 수 있습니다. 단순히 고장의 가능성만을 고려하는 것이 아니라, 그 고장으로 인해 발생할 수 있는 손실의 규모와 발생 확률까지 함께 고려하여 위험도를 평가하므로, 보다 효과적인 안전 대책 수립에 기여할 수 있습니다.
하지만 FTA는 분석 대상 시스템이 복잡할수록 분석 과정이 복잡해지고 시간이 많이 소요될 수 있다는 단점이 있습니다. 모든 원인을 찾아내고, 그 관계를 정확하게 파악하는 것은 쉽지 않죠. 또한, 인적 요인에 의한 사고 원인을 정확하게 분석하기 어려운 점도 FTA의 한계입니다. 따라서 FTA는 다른 위험 분석 기법과 함께 사용하는 것이 효과적입니다. 예를 들어, FMEA로 잠재적인 고장 모드를 파악한 후, FTA로 그 고장 모드가 어떻게 사고로 이어질 수 있는지 자세히 분석하는 것이죠.
HAZOP (Hazard and Operability Study): 위험 및 운전성 연구
HAZOP는 공정 시스템의 설계 단계에서 잠재적인 위험 요소와 운전상의 문제점을 체계적으로 발굴하는 기법입니다. 브레인스토밍을 기반으로 하며, 전문가들이 모여 각 파라미터(압력, 온도, 유량 등)에 대해 가이드 워드 (예: 더 많이, 더 적게, 없음, 거꾸로 등)를 적용하여 잠재적인 위험을 찾아냅니다. 이 기법을 통해 예상치 못한 상황 발생을 미리 예측하고, 사전에 안전 대책을 마련할 수 있습니다.
HAZOP 분석은 단순히 위험 요소를 찾는 데 그치지 않습니다. 발견된 위험 요소에 대한 원인 분석과 대책 마련까지 함께 진행합니다. 각 위험 요소에 대해 발생 가능성, 심각도 등을 평가하고, 그에 맞는 적절한 안전 대책을 강구합니다. 이를 통해 시스템의 안전성을 높일 수 있을 뿐만 아니라, 운전 효율성까지 개선할 수 있다는 장점이 있습니다.
HAZOP의 가장 큰 장점은 다양한 분야의 전문가들이 참여하여 폭넓은 시각에서 위험을 분석할 수 있다는 점입니다. 설계 엔지니어, 운전원, 안전 전문가 등 각 분야의 전문가들의 지식과 경험을 결합하여 보다 포괄적이고 정확한 분석 결과를 얻을 수 있습니다. 이 과정에서 발생할 수 있는 의견 충돌은 건설적인 토론을 통해 해결해 나가는 것이 중요합니다. 서로의 의견을 존중하고, 합리적인 결론을 도출하기 위한 노력이 필요하죠. 또한, HAZOP 분석 결과는 시스템의 설계 및 운전 절차 개선에 활용되어 안전성과 효율성을 동시에 향상시킬 수 있습니다.
하지만 HAZOP 분석은 시간이 오래 걸리고, 많은 전문가의 참여가 필요하다는 단점이 있습니다. 전문가들의 시간을 확보하고, 효율적인 브레인스토밍을 진행하기 위해서는 사전 준비가 철저해야 합니다. 또한, 분석 결과의 객관성을 유지하기 위해서는 객관적인 평가 기준을 설정하고, 일관성 있게 평가를 진행하는 것이 중요합니다.
| FMEA | 시스템 고장 모드 및 영향 분석 | 체계적 분석, 위험 우선순위 결정 | 시간 소모, 주관적 평가 가능성 |
| FTA | 사고 원인의 논리적 분석 | 정량적 분석 가능, 시각적 표현 | 복잡한 시스템 분석 어려움, 인적 요인 분석 어려움 |
| HAZOP | 공정 시스템의 위험 및 운전성 연구 | 다양한 전문가 참여, 포괄적 분석 | 시간 소모, 전문가 필요 |
기법 개요 장점 단점
Q1. FMEA, FTA, HAZOP 중 어떤 기법을 선택해야 할까요?
A1. 각 기법은 장단점이 다르므로, 분석 목적과 대상 시스템의 특성에 따라 적절한 기법을 선택해야 합니다, FMEA는 시스템 구성 요소의 고장 모드를 분석하고 위험도를 평가하는 데 적합하고, FTA는 특정 사고의 원인을 체계적으로 분석하는 데 적합하며, HAZOP는 공정 시스템의 잠재적인 위험 요소와 운전상의 문제점을 발굴하는 데 적합합니다, 때로는 여러 기법을 병행하여 분석하는 것이 효과적일 수도 있습니다.
Q2. 위험 우선순위 번호(RPN)는 어떻게 해석해야 하나요?
A2. RPN은 심각도(Severity), 발생 빈도(Occurrence), 검출 가능성(Detection)의 곱으로 계산되며, 높은 RPN 값은 높은 위험도를 나타냅니다, RPN 값이 높은 고장 모드부터 우선적으로 개선 대책을 마련해야 합니다, 하지만 RPN 값만으로 위험도를 판단하는 것은 한계가 있으므로, 다른 요소들도 함께 고려해야 합니다, 예를 들어, 발생 빈도는 낮지만 심각도가 매우 높은 고장 모드의 경우 RPN 값은 낮을 수 있지만, 실제로는 매우 위험한 고장 모드일 수 있습니다.
Q3. HAZOP 분석에서 가이드 워드는 어떻게 사용하나요?
A3. HAZOP 분석에서는 "더 많이(More)", "더 적게(Less)", "없음(None)", "거꾸로(Reverse)", "다름(Other)", "늦게(Late)", "일찍(Early)" 등의 가이드 워드를 사용하여 시스템의 각 파라미터(압력, 온도, 유량 등)에 대해 가능한 모든 변이(Deviation)를 고려합니다, 이러한 가이드 워드를 통해 예상치 못한 상황들을 발견하고, 그에 대한 안전 대책을 마련하는 것이 HAZOP 분석의 핵심입니다, 가이드 워드의 선택과 적용은 분석팀의 경험과 전문 지식에 크게 의존합니다.
산업 현장에서 안전사고를 예방하고, 작업 환경을 개선하기 위해서는 위험도 평가가 필수적입니다, FMEA, FTA, HAZOP는 각각 고유한 특징을 가지고 있지만, 공통적으로 잠재적인 위험을 사전에 예측하고, 그에 대한 적절한 대책을 마련하는 데 도움을 줍니다, 따라서 산업안전기사 여러분은 이러한 위험도 평가 기법들을 숙지하고, 실제 산업 현장에 적용할 수 있도록 꾸준히 노력해야 합니다, 이러한 노력을 통해 안전하고 효율적인 작업 환경을 만들어 나갈 수 있을 것입니다, 화이팅!
